水泥生产以回转窑、分解炉为核心热工设备，煤耗占成本比重高。氧量既是窑炉燃烧优化的核心变量，又是煤粉制备系统惰化防爆的安全红线，更是窑尾废气排放监测的基准量。
本方案基于 TDLAS 技术，面向水泥典型场景提供定制化解决方案，实现燃烧优化、煤粉惰化本质安全与排放合规的一体化氧量监测。
|
<1 s 原位测量响应 |
±0.01% vol 测量精度 |
≥8 年 免标定寿命 |
1~3 g/kg 熟料煤耗下降 |
一、水泥建材行业氧量测量背景与需求
1.1 行业工艺背景
新型干法水泥生产线以回转窑和分解炉为核心，窑炉燃烧、煤粉制备、窑尾废气排放构成完整热工链，氧量测量贯穿燃烧控制、安全与环保三条主线。
1.2 氧量测量的核心价值
|
价值维度 |
作用机理 |
典型收益 |
|
燃烧优化 |
窑尾 / 分解炉氧量是煤粉燃烧闭环控制核心 |
降低熟料煤耗、减少 NOx |
|
煤粉惰化 |
煤粉制备系统氧量控制，防止煤粉爆炸 |
杜绝煤粉爆燃事故 |
|
排放监测 |
窑尾废气氧量作为 CEMS 折算基准 |
排放数据合规 |
1.3 行业挑战与传统技术局限
窑系统烟气含尘量大、温度高、波动剧烈，煤粉制备工况易燃易爆，传统氧分析仪测量不稳定、维护频繁，难以支撑精细化控制。
二、TDLAS 激光氧含量分析仪技术原理
2.1 工作原理
TDLAS 技术基于比尔-朗伯定律，通过可调谐激光器扫描氧气近红外特征吸收谱线（760.76 nm），由探测器测量透射光强衰减，经锁相放大与谐波解调精确反演氧浓度。测量仅依赖氧分子的特征吸收，选择性极强、无消耗件，可从常量到 ppb 级痕量全量程覆盖。
图 1 TDLAS 激光氧含量测量原理示意
2.2 技术优势
|
优势 |
说明 |
|
原位在线 |
探头直插，无采样滞后，测量真实工况 |
|
快速响应 |
响应小于 1 秒，满足闭环与联锁要求 |
|
高精度高稳定 |
精度 ±0.01% vol （痕量可达 ppb 级），长期免标定 |
|
强工况适应 |
耐高温、耐粉尘、耐腐蚀、防爆，适配恶劣环境 |
|
低维护长寿命 |
无消耗件，核心器件寿命 8 年以上 |
|
多参数输出 |
同步输出氧浓度、温度、压力与诊断信息 |
2.3 产品形态与选型
|
产品形态 |
适用场景 |
特点 |
典型测点 |
|
原位式 |
高温烟道、反应器、管道直插 |
直插测量，响应最快 |
炉膛、烟道、工艺管线 |
|
抽取式 |
低温、洁净、需预处理场景 |
伴热采样 + 预处理 |
尾气、洁净气体 |
|
便携式 |
检修、置换、临时比对 |
快速部署 |
置换、检修监测 |
三、典型应用场景与解决方案
3.1 回转窑 / 分解炉燃烧优化
场景背景：回转窑与分解炉是水泥熟料煅烧的核心设备，窑尾烟气氧量直接决定煤粉燃烧效率与 NOx 生成。
痛点分析：窑尾高温高尘工况下传统氧分析仪漂移大、寿命短，燃烧控制偏离最佳工况。
解决方案：在窑尾、分解炉出口安装原位式激光氧分析仪，实时反馈氧量至 DCS 燃烧控制回路。

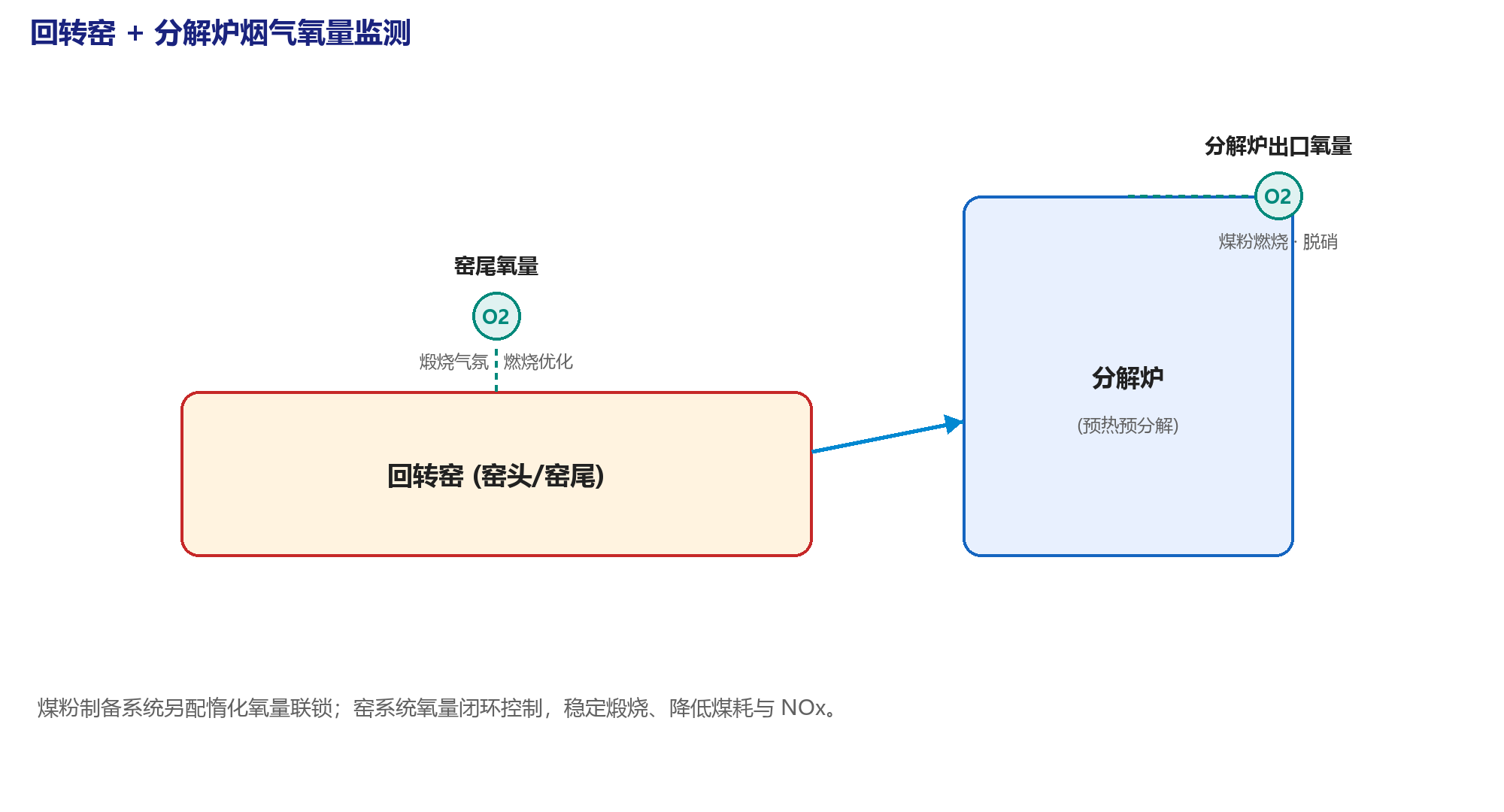

图 2 回转窑 + 分解炉烟气氧量监测示意
|
要素 |
配置说明 |
|
测量方式 |
原位直插，强吹扫防尘 |
|
安装位置 |
窑尾、分解炉出口 |
|
系统配置 |
耐磨探头 + 反吹 + DCS 控制输出 |
|
技术指标 |
量程 0~25% vol ，响应 <1 s |
|
应用效益 |
熟料煤耗下降、 NOx 生成降低 |
3.2 煤粉制备系统惰化防爆
场景背景：煤粉制备（煤磨、煤粉仓）是水泥厂重大火灾爆炸风险源，须惰化并监测氧量以维持爆炸下限以下。
痛点分析：传统氧分析仪响应慢、防爆适配弱，难以支撑惰化联锁。
解决方案：在煤磨出口、煤粉仓安装原位式激光氧分析仪，超限联动加大惰化或停磨。
|
要素 |
配置说明 |
|
测量方式 |
出口管道原位直插 |
|
安装位置 |
煤磨出口、煤粉仓 |
|
系统配置 |
防爆探头 + SIS 联锁 + 惰化阀联动 |
|
技术指标 |
防爆 Ex d ，联锁响应 <2 s |
|
应用效益 |
煤粉系统本质安全 |
3.3 窑尾废气 CEMS 监测
场景背景：窑尾废气 CEMS 中污染物浓度按基准氧量折算，氧量准确性直接决定排放合规。
痛点分析：氧量测量不准导致折算浓度失真，面临环保风险。
解决方案：在窑尾总排口安装抽取式激光氧分析仪，提供高精度氧量基准。
|
要素 |
配置说明 |
|
测量方式 |
抽取式，伴热采样 + 预处理 |
|
安装位置 |
窑尾 CEMS 采样平台 |
|
系统配置 |
抽取探头 + 预处理 + CEMS 对接 |
|
技术指标 |
精度 ±0.01% vol ，长期稳定 |
|
应用效益 |
排放折算数据合规 |
四、系统集成架构
4.1 四层系统架构
系统采用"感知—传输—控制—应用"四层架构，覆盖从现场测点到上层管控的全链路。
图 4 激光氧分析仪系统集成架构
4.2 与 DCS / SIS 的对接
· DCS 对接：燃烧、过程氧量信号接入 DCS 闭环控制；
· SIS 对接：惰化、防爆等安全场景氧量接入 SIS，实现超限联锁。
4.3 关键工程保障
· 防爆设计：危险区域选用 Ex d / Ex ia 防爆产品；
· 吹扫与防护：高温、粉尘、腐蚀测点配置连续吹扫与防护结构；
· 冗余与诊断：关键测点冗余配置，内建自检与故障报警。
五、技术指标与选型指南
5.1 主要技术指标
|
指标项 |
参数 |
备注 |
|
测量原理 |
TDLAS 激光吸收光谱 |
非接触、无消耗件 |
|
量程 |
0~25% vol （痕量 ppb 可选） |
按需定制 |
|
精度 |
±0.01% vol 或 ±1% FS |
按量程配置 |
|
响应时间 |
<1 s |
满足闭环与联锁 |
|
防爆等级 |
Ex d / Ex ia （可选） |
危险区域适配 |
|
输出接口 |
4-20 mA 、 RS-485/Modbus 、以太网 |
DCS/SIS 对接 |
|
防护等级 |
IP65 / IP66 |
户外安装 |
5.2 选型要点速查
|
应用场景 |
推荐形态 |
关键考量 |
|
回转窑 / 分解炉 |
原位式 |
高温高尘、强吹扫、免维护 |
|
煤粉制备惰化 |
原位式 |
防爆 Ex d 、联锁 |
|
窑尾 CEMS |
抽取式 |
高精度、长期稳定、可追溯 |
六、应用效益
6.1 综合应用效益
|
效益维度 |
具体表现 |
|
经济效益 |
熟料煤耗下降、维护成本降低 |
|
安全效益 |
煤粉系统本质安全 |
|
环保效益 |
排放数据合规 |
激光氧含量分析仪以 TDLAS 技术为核心，凭借原位在线、快速响应、耐高尘的显著优势，精准契合水泥行业在燃烧优化、煤粉惰化与排放监测的氧量测量需求，助力水泥企业节能、安全、合规。
