激光光声光谱变压器油中溶解气体监测系统 GW-6020

产品特性

01: 高灵敏度的微量气体检测技术，准确快速的分析识别，自主设计的精确的计算方法，测试结果更准确。

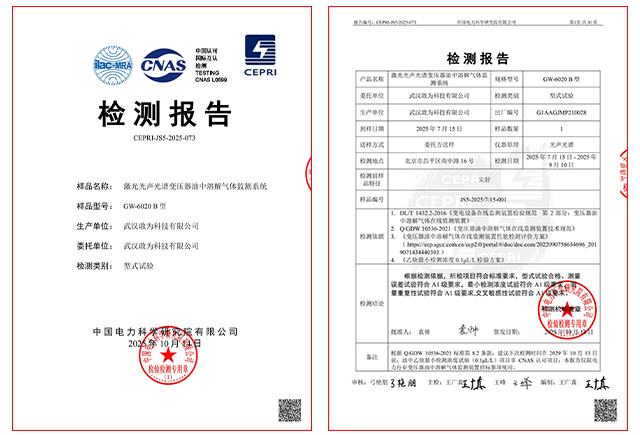

02: 满足DL/T1498.2-2016《变电设备在线监测装置技术规范第2部分：变压器油中溶解气体在线监测装置》A类标准，检测精度优于国内外同类产品。

03: 采用纯物理的激光光谱的分析方法，使用寿命长，无需标气、载气等耗材，不需要经常维护，无需后续投资。

04: 可在一个采样周期内一次性完成七种特征气体和微水的检测。

05: 系统安装简便快捷，变压器无需停电，减少维护工作及费用。

06: 采样周期可设定，最小采样周期可设为1小时。

技术指标

运行指标
参数	技术指标
电源	AC220V<1KW
重量	<100KG
环境温度	-40℃~+70℃
环境湿度	10～95%
外形尺寸(长x宽x高)	710x850x1170mm
通信方式	RS485/RJ45/光纤/4G无线
控制方式	自动、菜单、手动控制可选

选型	高稳定型			超灵敏型
型号	GW-6020B			GW-6020P
原理	近红外激光光声光谱技术			量子级联中红外激光光声光谱技术
在线监测装置技术指标ppm(μL/L)
检测参量	最小可检量	检测范围	测量误差限值	最小可检量	检测范围	测量误差限值
乙炔C₂H₂	0.2	0.2～1000	±0.2或±30%	0.1	0.1～1000	±0.1或±20%
乙烯C₂H₄	0.5	0.5～1000	±0.5或±30%	0.5	0.5～1000	±0.5或±20%
甲烷CH₄	0.5	0.5～1000	±0.5或±30%	0.5	0.5～1000	±0.5或±20%
氢气H₂	2	2～2000	±2或±30%	2	2～2000	±2或±20%
一氧化碳CO	25	25～5000	±25或±30%	25	25～5000	±25或±20%
二氧化碳CO₂	25	25～15000	±25或±30%	25	25～15000	±25或±20%
乙烷C₂H₆	0.5	0.5～1000	±0.5或±30%	0.5	0.5～1000	±0.5或±20%

技术原理

利用可调制的半导体激光光源发射特定波长的光照射到密闭的光声池中的被测样品上，样品吸收光能并以释放热能的方式退激。释放的热能使样品产生周期性加热，从而导致介质产生周期性压力波动，这种压力波动可用微音拾音器检测，并通过放大得到光声信号。如图所示，光声池中间一侧的电容型驻极体拾音器按照光脉冲的调制频率检测到这些微小的压力波，通过数据模型解析，最终得出油中溶解的不同组分故障气体的含量。

应用场景

本产品广泛应用于电力、新能源、轨道交通、石油化工及工业制造等领域，在电力行业重点监测变压器、电抗器等充油设备故障；新能源领域用于风电/光伏升压变和储能系统的变压器状态监测；轨道交通中保障牵引变压器安全运行；石油化工行业用于大型油冷设备的故障预警；工业制造领域则服务于关键电机、发电机的健康管理，为各行业关键设备提供精准的故障诊断和预防性维护支持。

应用案例

浠水某变电站变压器监测与故障诊断系统应用项目

详情>2023.12.19

国电江西某变电站变压器监测与故障诊断系统应用项目

详情>2023.12.19

产品视频

激光光声光谱变压器油中溶解气体监测系统
