1、性能

高性能：红外光学检测技术，可以实现高精度烷烃类气体的分析。

快响应：光学检测属于连续无损检测，可以更好的获得连续数据，避免漏油气层。

长寿命：无需耗材，寿命最长可达5-8年，综合使用成本更低。

2、易用性

相对于气象色谱类的检测设备，我们的光学设备无需任何耗材以及辅助设备，一个单独的机箱即可完成气测录井的工作。

同时该设备也可以很方便的改装成便携设备，适用于很多现场的简易录井。

高清大屏触摸操作，无物理按键，用户单手即可操作。

3、兼容性

多接口汇集一身：更多类型的对外输出接口，客户可以根据需求自行选择。

气嘴：快拧接口是快速连接的常用接口，客户更容易替换已有产品。

界面：UI设计更简洁，力争让现场人员实现傻瓜式操作方式。



检测气体	CH4	C2+
检测原理	非分光红外（NDIR）	非分光红外（NDIR）
检测范围	0-100%	0-50%
分辨率	0.01%	0.01%
进气方法	连续  flow
气体流量	0.7 ... 1.5 l/h
预热时间	< 2 min (冷启动)
运行电压	AC220V 50Hz   65W
输出信号	RS-232数字输出、4-20mA模拟输出
使用温度	5°C  ...  55°C
响应时间	< 5 s
精度	< +- 2%
重复性误差	< +- 2%
外壳尺寸	19寸3U上架（133*440*300），安装孔位482.6
重量	10kg
显示	7寸电容型触摸屏

 *具体产品可能会有细微偏差  | 工作在温度25℃和1013 mbar 测试数据

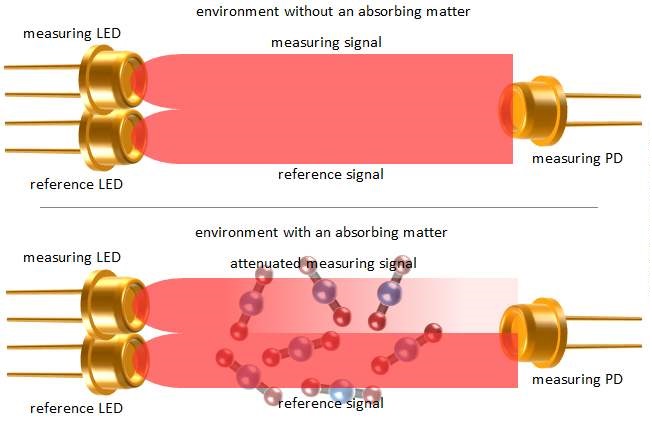

1-技术原理

不同物质对不同的波长的红外光辐射吸收程度是不一样的，因此当红外光辐射照射到样品物质时，相应波长的红外光能被样品选择吸收而减弱，于是形成了特征吸收，其吸收关系服从朗伯--比尔(Lambert-Beer)吸收定律

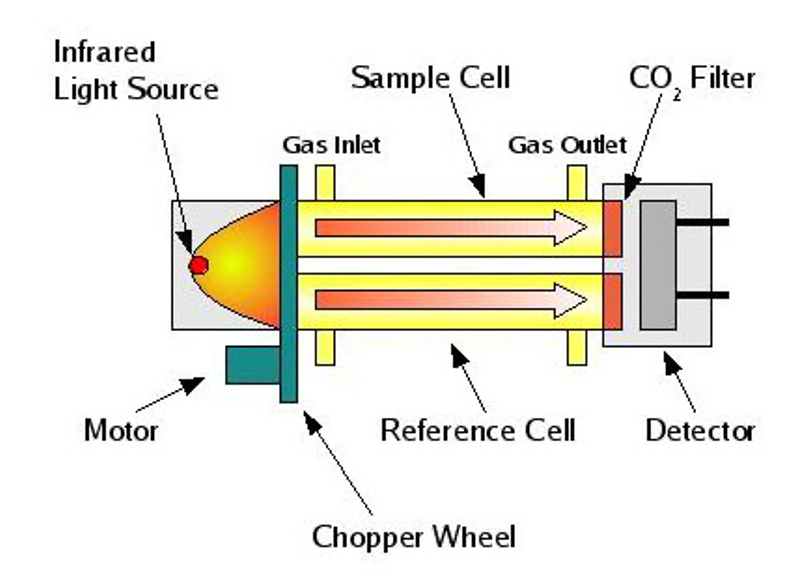

2-光学结构

传感器由光源、镀金气室、窗片、红外探测器等光学组件构成，

光源发出的红外光窗片进入气室，光分别穿透气体后由红外探测器接收。通过对信号进行分析，可以得出气体中相关组分的浓度

3-吸收光谱

分析仪内部安装了两只红外气体传感器分别进行甲烷和C2+的检测，甲烷的吸收峰1.65um，C2+的吸收峰1.85um，由于二者之间有一定的吸收重合，我们通过算法区分讲两者之前的交叉干扰做到最低。

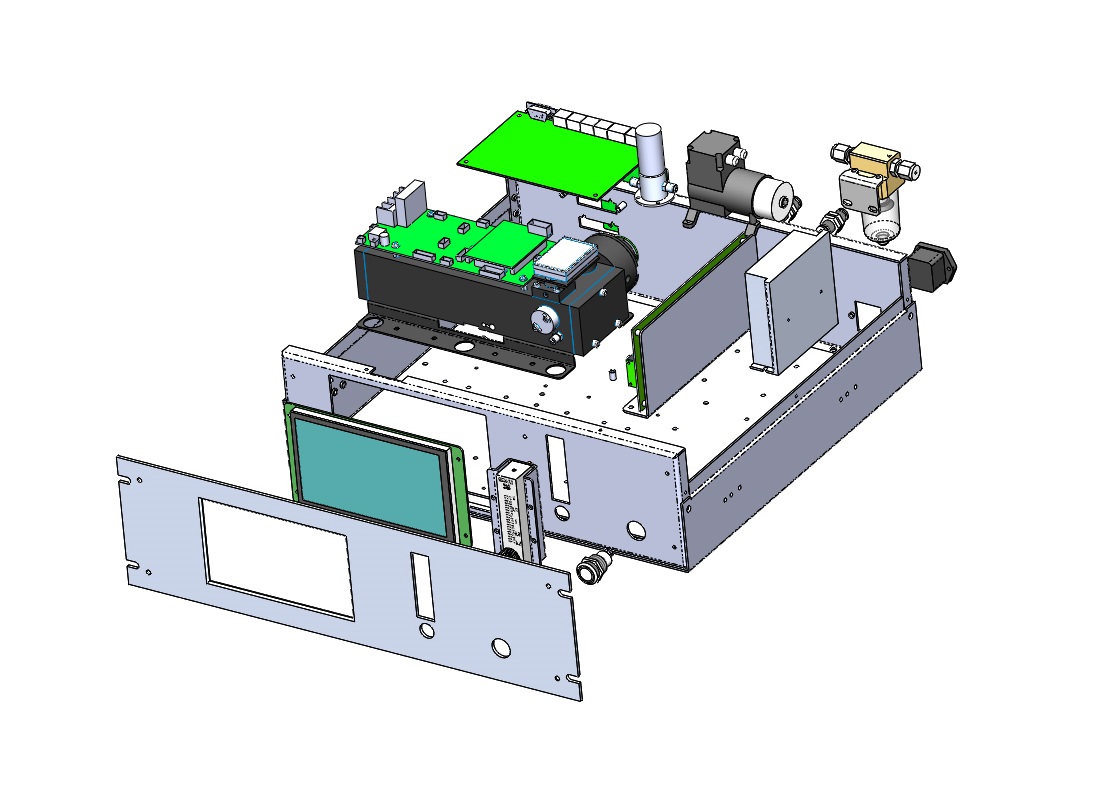

4-结构设计

为了让分析仪具有很好的维护性，我们选择了GW-3000B系列的小型传感器，并采用了模块化的设计，统一由我们的Gainway-ConV来进行控制。单独模块出现故障可直接进行更换，极大缩短了维护的周期，同时客户可以在现场进行更换不用整机返厂。

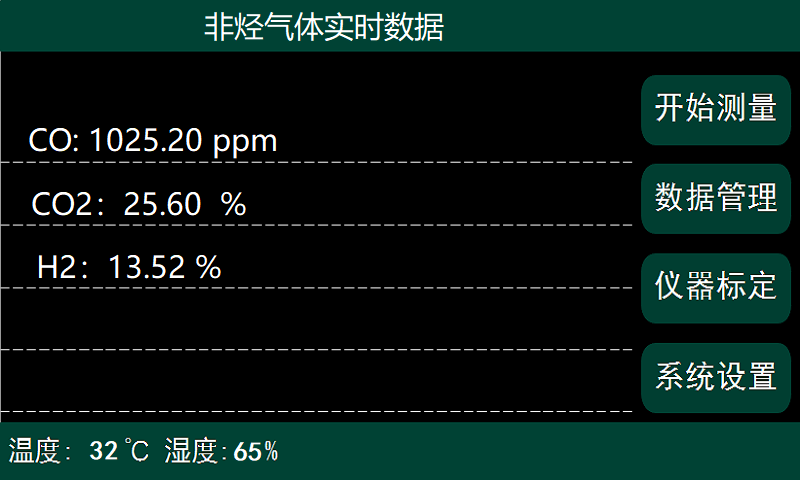

5-用户界面

敢为科技的软件设计的原则都是让用户使用更便捷，更友好。在UI界面上，分析仪的用户可以非常容易的在看到走势图，光谱图，浓度读书等等，同时用户不常用的功能我们也细心的将他们放置在设置或者帮助里面。

GW-4020系列红外全烃气体分析仪，是本公司针对石油气、天然气、煤层气、页岩气等清洁能源的开采而专门开发的高精度光学气体分析仪。相对于气象色谱等传统设备，该分析仪成本更低，使用更便捷；相对于电化学分析仪，光学设备具有更高的精度，以及更长的寿命等特点。

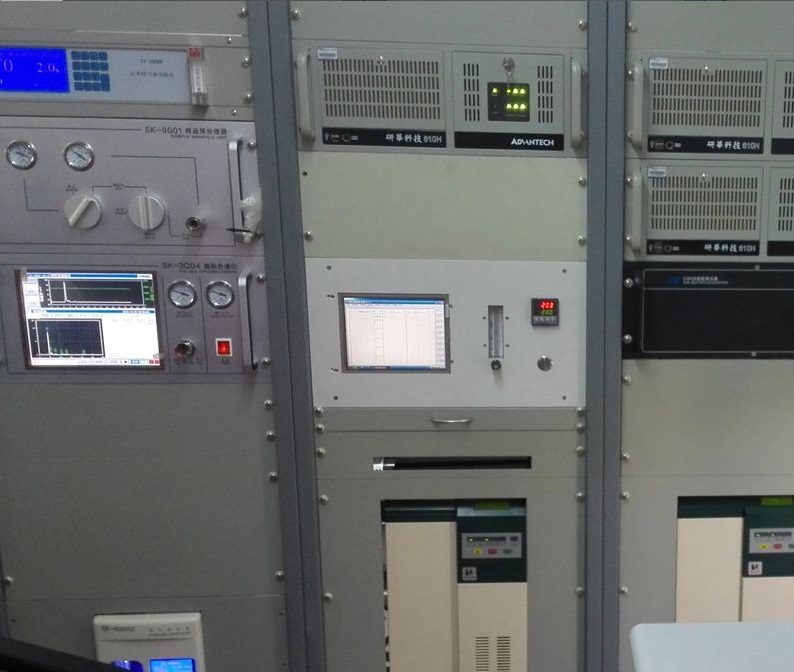

产品主要用于以下场合：

● 天然气、煤层气、页岩气检测；

● 油气录井；

● 天然气管道检测等。
