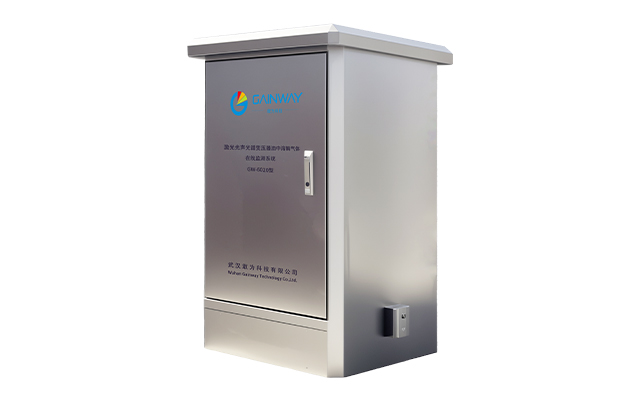

激光光声光谱变压器油中气体监测预警系统 GW-6020

产品特性

高灵敏度的微气体检测技术，准确快速的分析识别，自主设计的精确的计算方法，测试结果更准确。

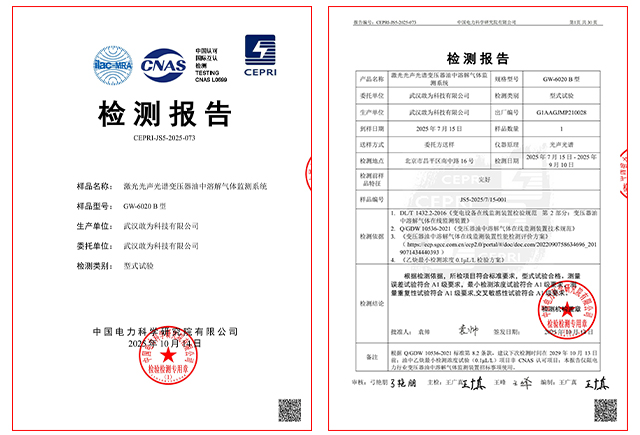

满足DL/T1498.2-2016《变电设备在线监测装置技术规范第2部分：变压器油中溶解气体在线监测装置》A类标准，检测精度优于国内外同类产品。

可在一个采样周期内一次性完成七种特征气体和微水的检测。

采用纯物理的激光光谱的分析方法，使用寿命长，无需标气、载气等耗材，不需要经常维护，无需后续投资。

系统安装简便快捷，变压强无需停电，减少维护工作及费用。

采样周期可设定，最小采样周期可设为小时。

技术指标

选型	高稳定型			超灵敏型
型号	GW-6020B			GW-6020P
原理	近红外激光光声光谱技术			量子级联中红外激光光声光谱技术
在线监测装置技术指标ppm(μL/L)
检测参量	最小可检量	检测范围	测量误差限值	最小可检量	检测范围	测量误差限值
乙炔 C₂H₂	0.2	0.2～1000	±0.2或±30%	0.1	0.1～1000	±0.1或±20%
乙烯 C₂H₄	0.5	0.5～1000	±0.5或±30%	0.5	0.5～1000	±0.5或±20%
甲烷CH₄	0.5	0.5～1000	±0.5或±30%	0.5	0.5～1000	±0.5或±20%
氢气 H₂	2	2～2000	±2或±30%	2	2～2000	±2或±20%
一氧化碳CO	25	25～5000	±25或±30%	25	25～5000	±25或±20%
二氧化碳CO₂	25	25～15000	±25或±30%	25	25～15000	±25或±20%
乙烷 C₂H₆	0.5	0.5～1000	±0.5或±30%	0.5	0.5～1000	±0.5或±20%

技术原理

01: 领先技术、核心关键器件自主国产化
强大的光学传感器博士研发团队，深耕光学气体检测十余年，结合华中科技大学、中科院半导体所、北京大学等科研院所研究成果，实现光源，光声池、镜片薄膜设计及镀膜工艺、MEMS光声探测器及量产工艺核心器件自主国产化。

02: 检测精度高，抗干扰能力强
采用中红外量子级联激光光声光谱技术，比近红外光声光谱技术吸收强度至少大1个数量级，尤其是针对C₂H₂的检测，最低检测线达到0.1ppm。

03: 高环境适应性和低通讯故障率
采用双层保温结构、主动温控系统、防盐雾选型和设计及冗余心跳通讯设计，降低现场故障率，提高环境适应性。

04: 性能稳定可靠，重复性好
更高的检测精度和高效的脱气效率，保证设备性能稳定和重复性。

05: 易安装、免维护、性价比高
采用模块化设计、免标定检测技术和自校准技术。

06: 高可靠脱气方式，快速及时现场监测
采用真空搅拌式脱气方式，不消耗油、不污染油；脱气效率高，速度快，使用寿命长。

应用场景

本产品广泛应用于电力、新能源、轨道交通、石油化工及工业制造等领域，在电力行业重点监测变压器、电抗器等充油设备故障；新能源领域属于风电/光伏升压变和储能系统的变压器状态监测；轨道交通中保障牵引变压器安全运行；石油化工行业用于大型冷油设备的故障预警；工业制造领域则服务于关键电机、发电机的健康管理，为各行业关键设备提供精准的故障诊断和预防性维护支持。
