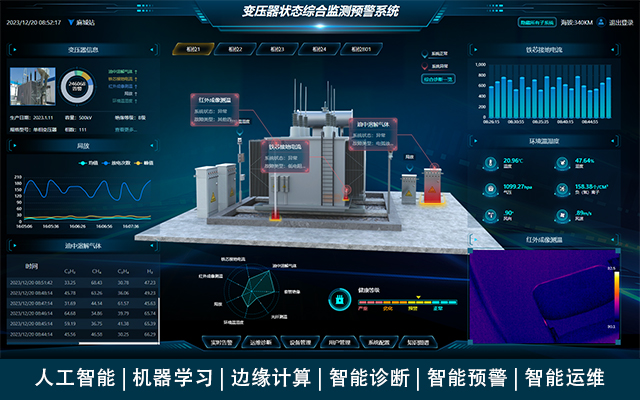

变压器状态综合智能监测预警系统

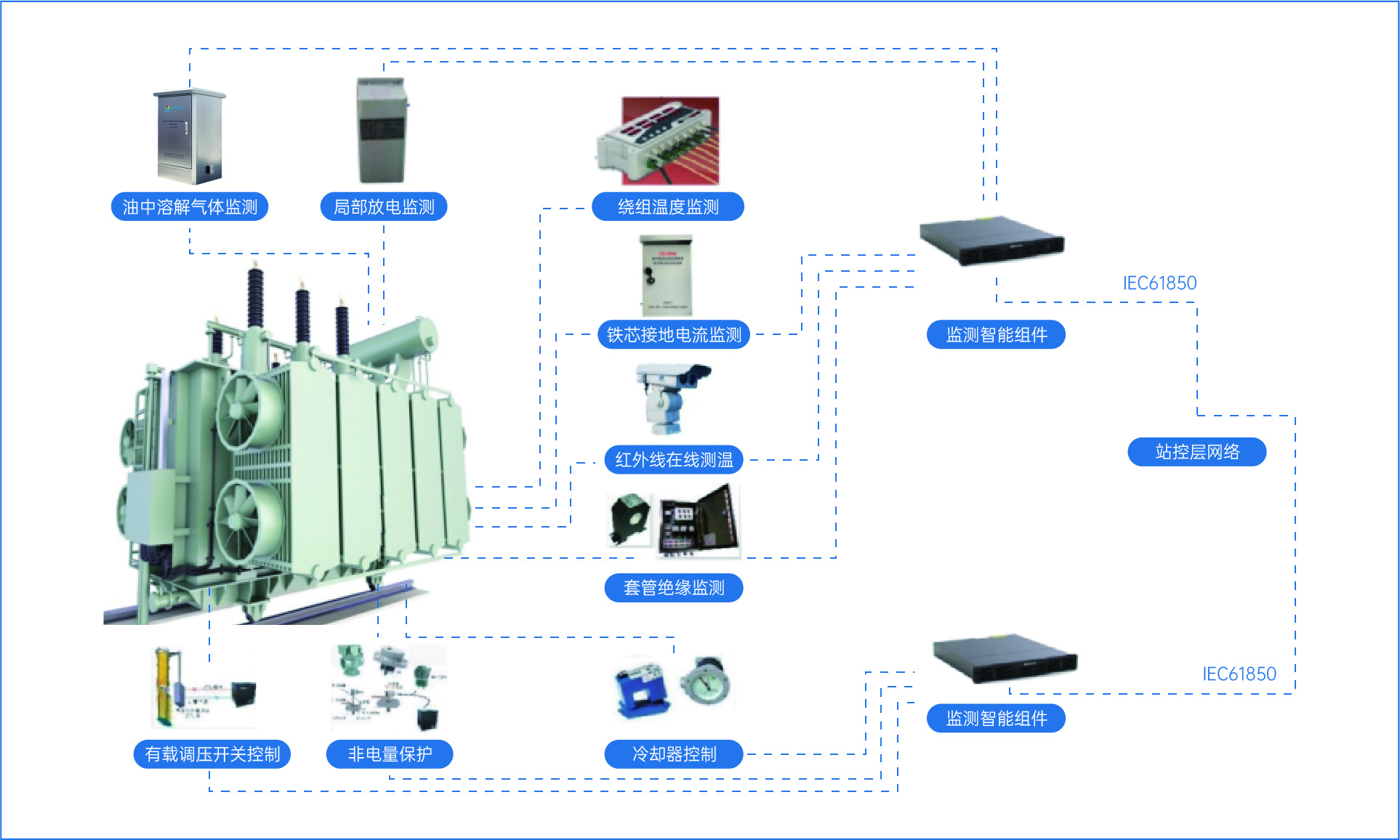

系统架构

激光光声光谱变压器油中溶解气体监测系统
局放在线监测子系统
铁芯接地电流监测子系统
红外成像测温子系统
环境温湿度监测子系统

子系统(可选配)	功能
激光光声光谱变压器油中溶解气体监测系统	利用光声效应原理，在线实时检测变压器油中溶解的H₂ 、CO、CO₂ 、CH₄ 、C₂H₂ 、C₂H₄、 C₂H₆等故障气体及微水含量，实现对变压器内部潜在故障(如放电、过热)的早期预警和状态评估，保障电力设备安全运行。
局部放电在线监测子系统	利用特高频(UHF)或超声波传感器实时捕捉变压器内部局部放电信号，通过智能分析评估绝缘状态并预警潜在故障的在线监测装置。
铁芯接地电流监测子系统	是通过高精度传感器实时测量变压器铁芯接地引下线的电流值，在线监测铁芯绝缘状态，及时发现多点接地、绝缘受潮等故障并预警的装置。
红外成像测温子系统	利用非接触式红外热成像技术实时监测变压器表面温度分布，识别局部过热(如套管接头、油枕、散热器异常等),预警绝缘老化、接触不良等故障的在线监测装置。
环境温湿度监测子系统	利用温湿度传感器实时监测变压器运行环境的温度和湿度的自动化监测装置。
套管绝缘监测	通过实时测量套管泄漏电流、介质损耗(tanδ)及电容量变化，在线诊断绝缘老化、受潮等缺陷，预警潜在击穿故障，保障变压器安全运行的智能化装置。
声纹振动监测	通过非接触式传感器实时采集变压器外壳的声纹与振动信号，分析铁芯、绕组等机械结构状态变化，在线诊断绕组变形、松动及铁芯缺陷等故障的智能预警装置。
