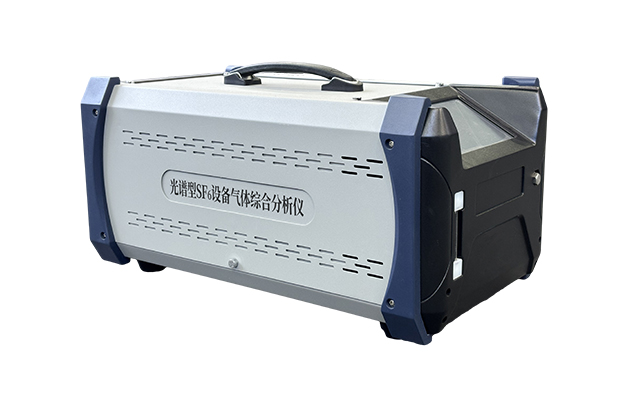

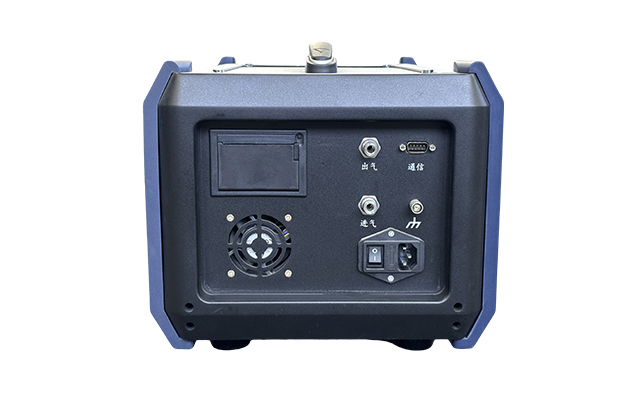

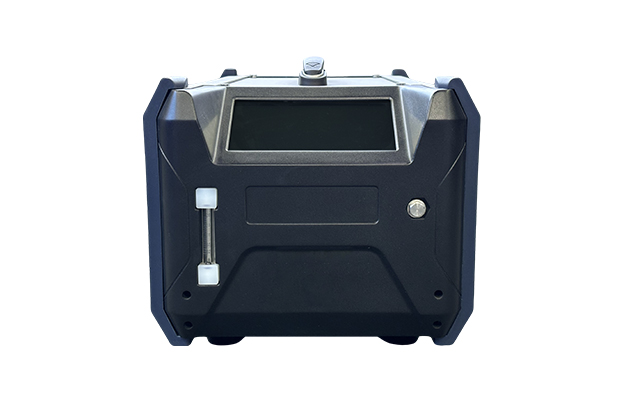

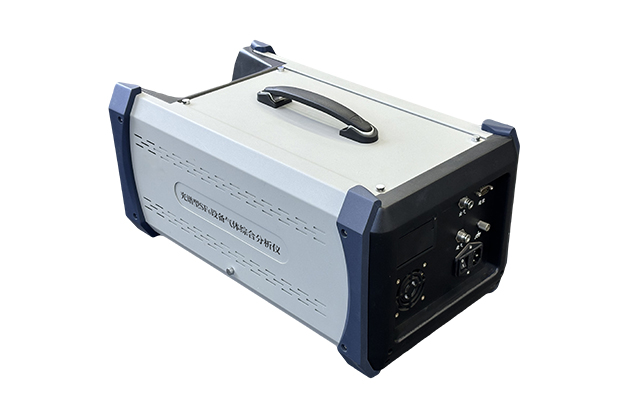

GW-6000型光谱型SF₆设备气体综合分析仪是我公司针对电力领域SF₆绝缘气体微量分解产物而开发的纯光学气体分析仪。该分析仪采用了自主知识产权的长光程气体吸收池(L-Cell),结合190-230nm深紫外差分光谱技术(DOAS)实现了针对SO₂、HF、H₂S等气体的精确测量，同时选用红外波长滤波(GFC)技术的红外气体传感器针对CO进行分析，具有高分辨率、低检出限，快响应性等特点，快速准确地判断出SF₆断路器、互感器、GIS和变压器等电气设备内部早期故障。
测量气体 SO2、H2S、CO、SF6
测量范围 0~100ppm、0~100ppm、0~500ppm、0%~100%
技术原理 DOAS+GFC+NDIR
应用领域 煤矿电力 -SF6分解产物检测
选取吸收更强的气体吸收波段，更好的检测效果和精度。
长光程光学检测技术，光程2米以上，真正实现0.1ppm直测，非算法拟合。
SO、和HS采用改进型紫外差分光谱（DOAS），与传统的技术相比，测量精度不受水分和粉尘影响。
CO采用红外波长滤波技术（GFC）搭配长光程气室（L-Cel），更低的检出限更好的抗干扰性能。
光源采用高稳定性脉冲氙灯或者脉冲直流红外光源，仪器具有更长的寿命。
模块化设计，光源、光谱仪、核心电路、气体室、传感器等采用模块化设计，可靠性高、可扩展性好、维护方便。
| 检测组分 | SO₂、H₂S | CO | 湿度 | 纯度 | ||||
| 检测原理 | 紫外差分吸收DOAS | 波长滤波红外波GFC | 激光微水 | 热导 | ||||
| 量程 | (0~100)ppm | (0~500)ppm | (0~1650)ppm | (0~100)% | ||||
| 示值误差 | 0~10 | ≤±1ppm | 0~50 | ±1.5ppm | 0~500 | ≤15ppm | ≤±0.3% | |
| 10~100 | ≤±5.0% | 50~500 | ±4.0% | 500~1650 | ≤±3.0% | (体积分数) | ||
| 重复性 | 0~10 | ≤0.3ppm | 0~50 | 1.5ppm | 连续3次测量值偏差 | ≤2.0% | ≤0.2%(RSD) | |
| 10~100 | ≤2.0% | 50~500 | 3.0% | |||||
| 最小检测量 | ≤0.5ppm | ≤0.5ppm | ≤5ppm | ≤0.1% | ||||
| 响应时间 | 60s | 60s | 60s | 60s | ||||
| 采样方法 | 抽取式 | |||||||
| 气体流量 | 500mL/min | |||||||
| 预热时间 | 30min | |||||||

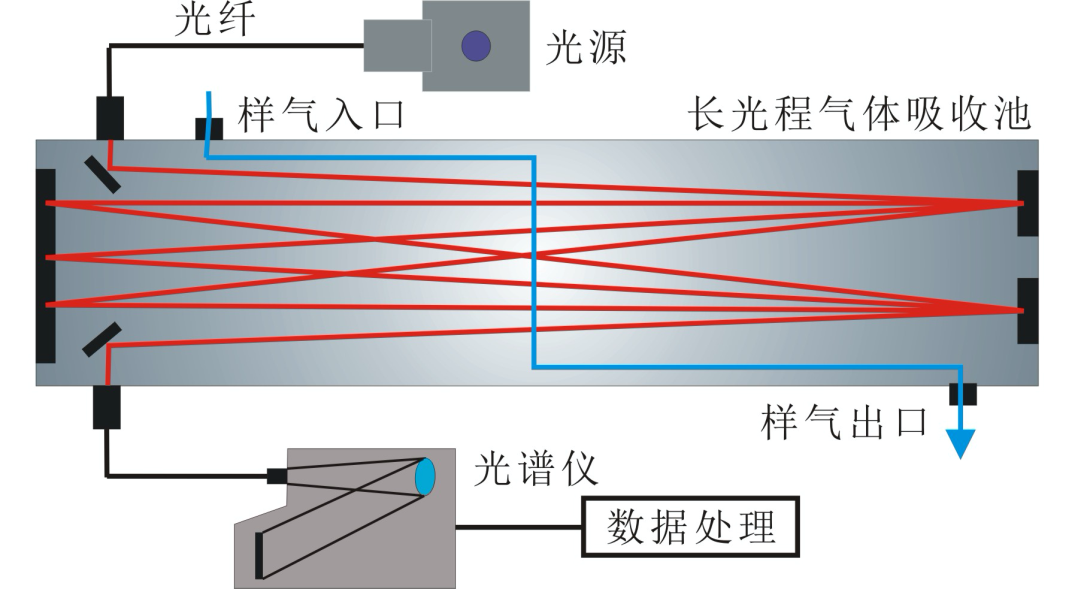

其原理为利用气体分子的差分吸收，在紫外及近紫外区，分子吸收光谱源于电子跃迁，含慢变宽带与快变窄带吸收；去除宽带后的窄带即差分吸收，对应差分吸收截面；通过比较被测气体差分吸收光谱与该截面，经最小二乘法拟合计算其浓度。
进口红外光源提供稳定红外光，满足红外气体吸收池测量；高灵敏探测器搭配定制高选择性滤波片，筛选特定波长光，输出含浓度信号的电压波形，经微处理器采集、计算及校准得浓度信号并数字输出，同时自动补偿光源强度变化及光学器件污染影响。

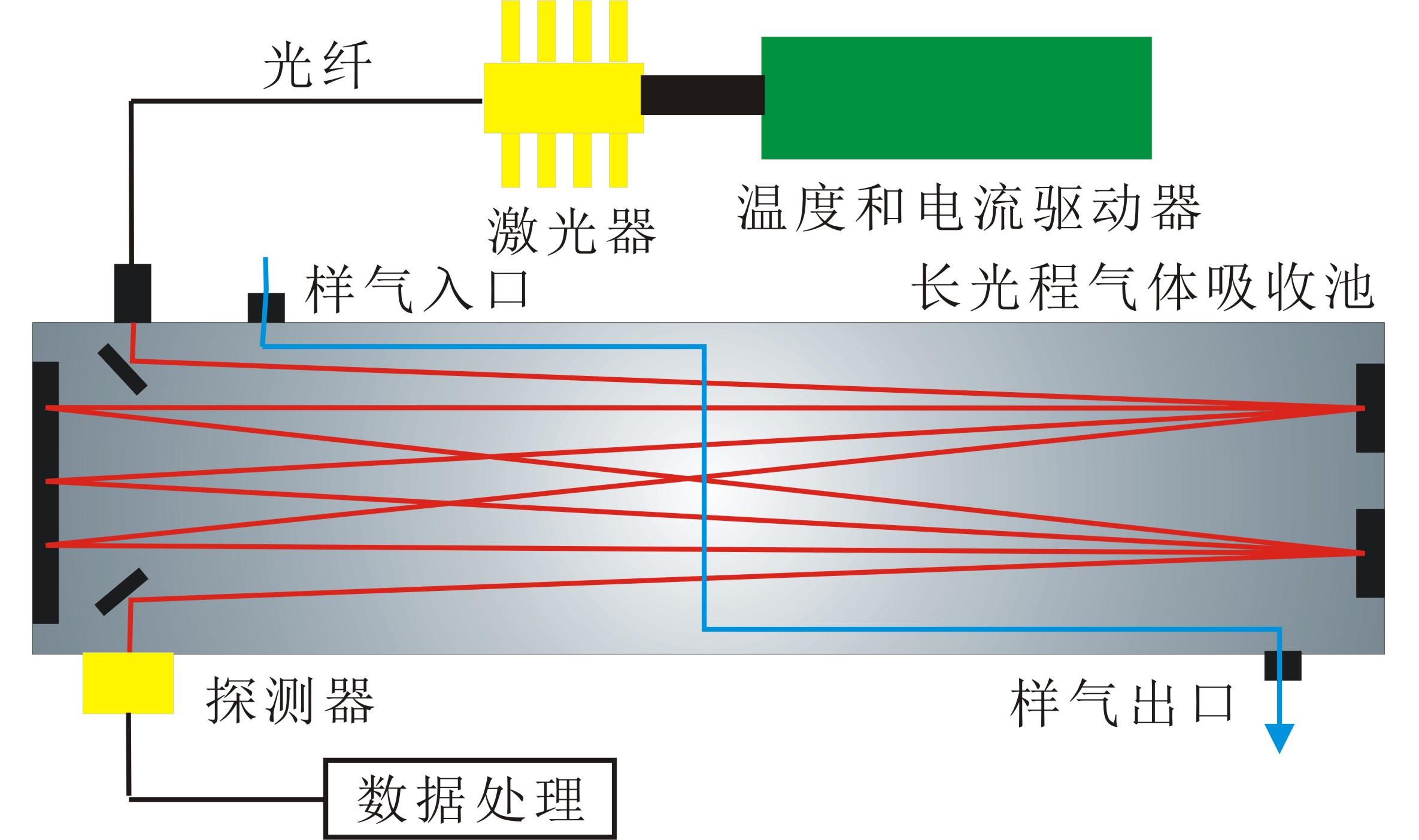

利用半导体激光器的波长可调特性，在水分子特有的吸收线附近扫描光束。激光穿过气体池，当光波长与水分子吸收线重合时，光强会出现微弱衰减。通过调制激光波长并对探测信号进行谐波解调，可显著提高灵敏度。

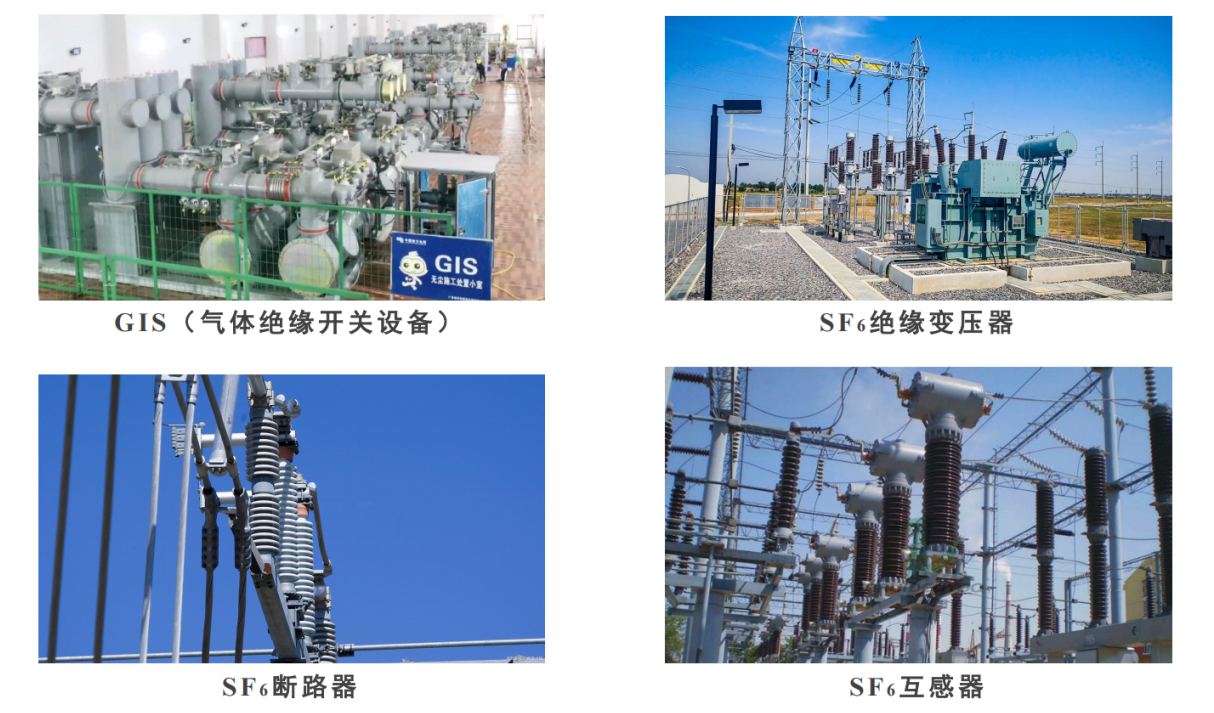

广泛应用于电力领域SF₆绝缘气体微量分解产物检测。
贵州六盘水某供电局SF6设备气体分解产物浓度测试应用项目
贵州电力科学研究院SF6设备气体综合检测测试项目
国网湖南超高压变电公司潇湘站SF6分解产物带电检测项目
为了实现变压器状态检修，必须支持多种监测设备、多种数据类型、多种通信协议的集成接入，远程查看，智能决策。 变压器状态综合智能监测预警系统通过实时获取变压器运行状态，兼顾对变压器内部瞬变的突发性故障和缓慢发...
GW-6020型激光光声光谱变压器油中气体监测预警装置是基于先进的中红外量子级联激光光声光谱技术面向国家电网及能源安全研制的高可靠性变压器油中溶解气体检测系统，可实现变压器油中溶解的H₂、CO、CO₂、CH4、C₂H₂、C₂H₄、C₂...
发电机定冷水水中氢安全监测系统GW-6070是我司深度融合电力行业发展需求而研发的创新技术产品，该系统融入AI算法与机器学习技术，严格遵循国际电工委员会(IEC)标准及中国电力行业相关标准进行设计。 智能感知，...

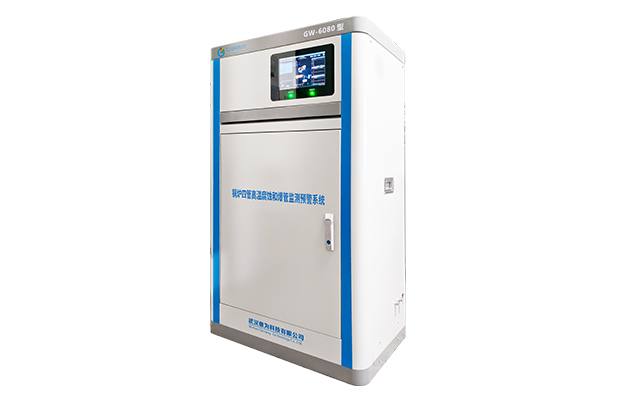

锅炉“四管”高温腐蚀和爆管监测预警系统是针对燃煤发电锅炉关键热交换管﹙水冷壁、再热 器、过热器、省煤器﹚失效问题而开发的实时高温腐蚀和爆管监测解决方案。该系统利用四类先 进的耐高温智能光声传感器，实时采集、监测...
