专业性：敢为有专业的光学工程师以及实验室，每个产品都精心设计。
可靠性：长达时间的气体池设计经验，国内遥遥领先。
稳定性：累计为超过100家科研院所以及企业定制产品，行业应用数不胜数。
2、加工工艺
光学冷加工：精密光学加工，精确测量
光学镀膜：金属膜、介质膜全覆盖
腔体加工：第五代CNC一体式加工工艺
腔体表面处理：阳极氧化、多彩电镀、特氟龙等可选
组装调试：可见光预调、高低温老化、目标光精调、整机测试。
3、随心选配
多种接口：不锈钢卡套、快拧、自锁式快插等多接口可选。
多种窗片：JGS1、JGS2、GaF2、BaF2、ZnSe、Krs-5......
多种材料：A型整体特种铝合金/B型铝合金+石英腔体/C型奥氏体不锈钢整体
|
系列 |
GW-1040系列 |
||||||
|
产品型号 |
GW-1040TD-XXM |
|
|
||||
|
使用波段 |
红外：700nm-10um |
||||||
|
光程长 |
4.8 |
6.2 |
10 |
11.2 |
定制 |
||
|
外形尺寸 |
448*126*87（长宽高） |
||||||
|
内腔尺寸 |
315*51*26 |
||||||
|
容积 |
418ml |
||||||
|
进出气口尺寸 |
Φ6卡套 |
||||||
|
进出光孔接头 |
FC/APC或空间光 |
||||||
|
温度传感器（选配） |
PT100（Φ4*30mm） |
||||||
|
压力传感器（选配） |
扩散硅压力传感器（G1/8G管螺纹） |
||||||
|
窗口透射镜片 |
默认GaF2 |
||||||
|
耐压 |
<0.15MPa |
||||||
|
耐温 |
≤250℃ |
||||||
|
腔体材料 |
特种铝合金+钛合金 |
||||||
|
可选配件 |
温控系统+伴热系统 |
||||||
注：
1. XX代表光程长度，单位默认为cm；
2. 无特殊说明，尺寸误差在±0.5mm；
3. 尺寸标注默认为：长*宽*高（cm）或直径*长（mm）；
4. 以上仅为常规型号尺寸，定制或不同型号产品以实物为准。
1-技术原理
气体池是专为气体检测而设计的光学器皿装置，气体检测的原理遵照朗伯--比尔(Lambert-Beer)吸收定律。
光源发出的红外光窗片进入气室，光分别穿透气体池后由探测器接收。通过对信号进行分析，可以得出气体中相关组分的浓度。

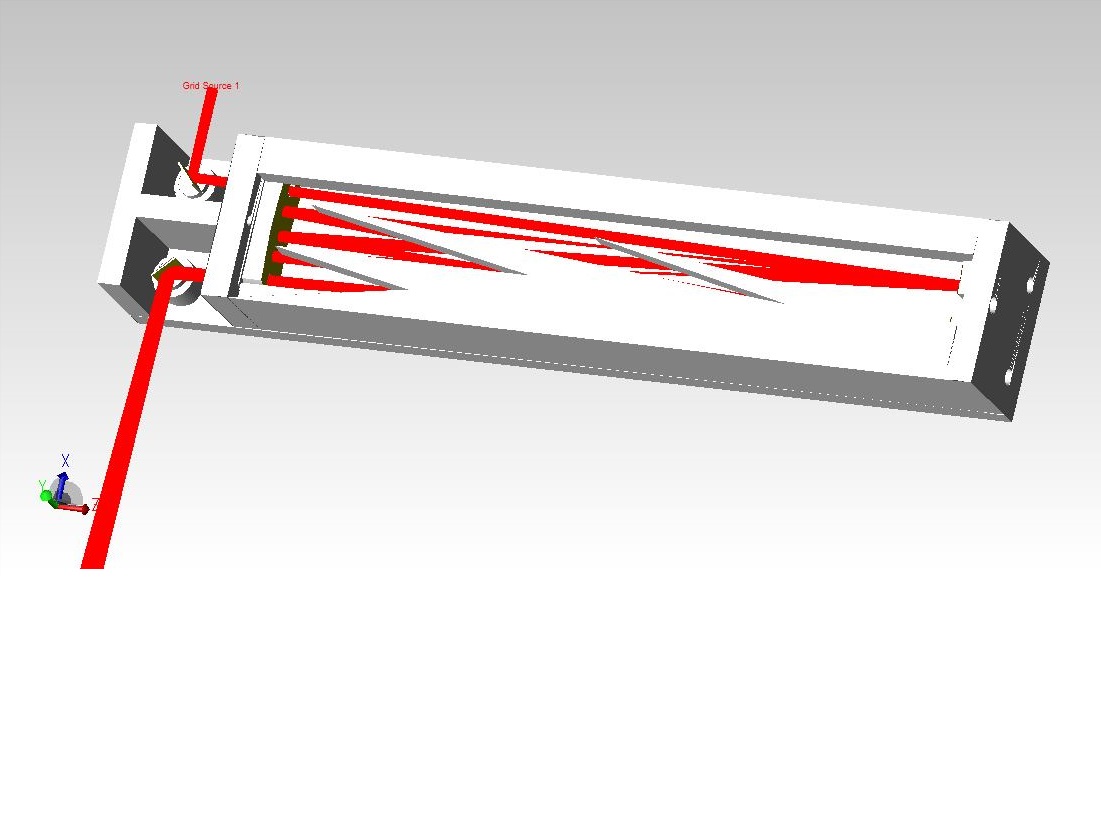

2-光路示意
多次反射型气体池，光程一般比较长，光程长度为物理长度的几倍或几十倍。光经过气体池入光口射入，穿透窗片进入气体池，与气体内部的多组镜片进行多次词折返，同时与气体池的气体发生多次吸收反应后经过窗片从出光口射出。

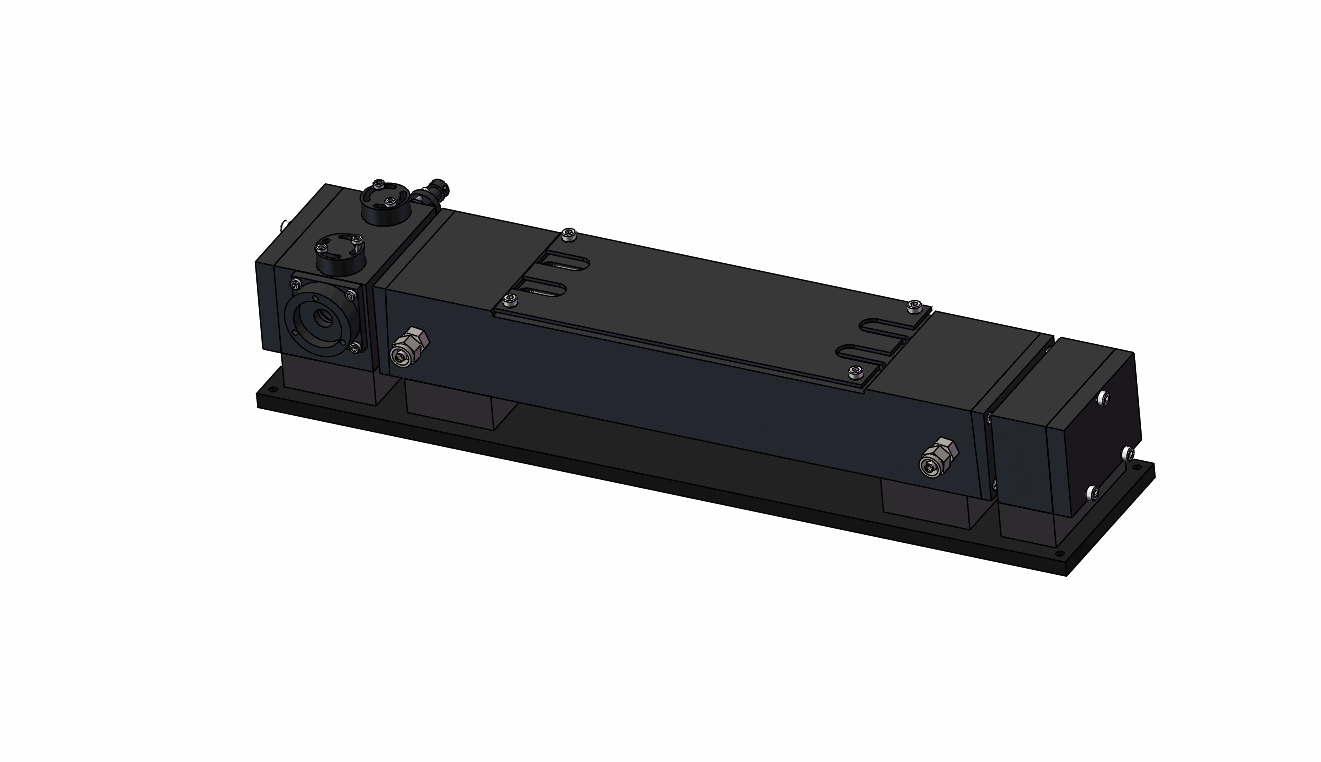

3-机械结构
敢为科技的所有产品均是基于产品化思路而开发的，所以机械结构的设计原则首先是结构稳定可靠、安装精密标准、维护简单方便

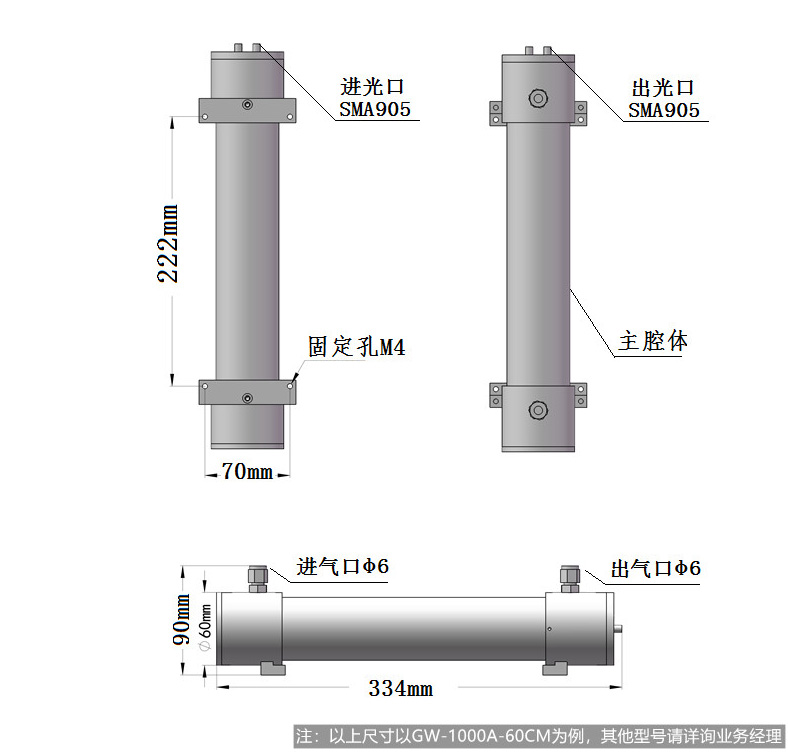

注：该尺寸图仅为该系列一种型号的示意图，具体产品详询业务经理或者技术人员。
温度控制：可选配气体池专用温度控制系统：包含加热装置、温度传感器、温度控制器。
压力检测：可选配气体池专用数显输出二合一的压力传感器。

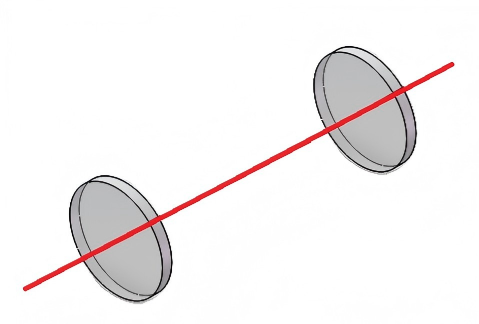

GW-1000 直通型气体池，顾名思义光直接通过气体池不经过任何反射以及延长光路，光程一般在60cm以下，物理长度即为光程长度。可应用于波长标定、傅里叶检测、激光分析等领域。 可选配温度控制系统以及压力检测传感器...
GW-1010 单次反射型气体池，顾名思义光进入气体池后进行一次反射以及延长一倍光路，光程一般在1米以下，物理长度的两倍即为光程长度。可应用于波长标定、傅里叶检测、激光分析等领域。 可选配温度控制系统以及压力...
GW-1020长光程气体池，光进入气体池后会经过多次的反射才被射出，一般延长了几倍或者几十倍的光路，光程一般在2米以上，光程长度为物理长度的几倍或几十倍。可应用于烟气分析、傅里叶检测、激光分析等领域。可选配温度控制系...
GW-1030傅里叶长光程气体池专为傅里叶光谱仪定制设计，目前可以适配布鲁克系列多个光谱仪。光进入气体池后会经过多次的反射才被射出，一般延长了几倍或者几十倍的光路，光程一般在2米以上，光程长度为物理长度的几倍或几十...
