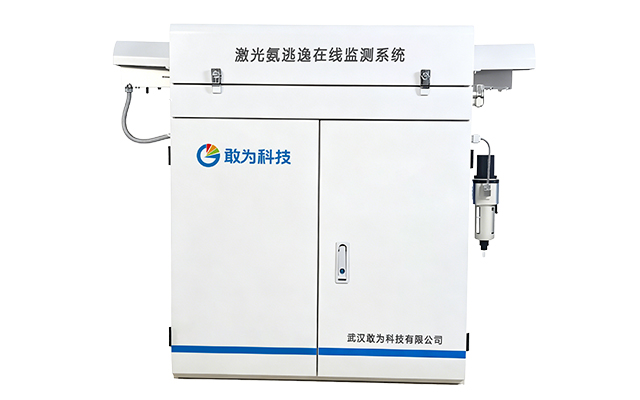

激光氨逃逸在线监测系统（抽取式） GW-7042N -武汉敢为科技有限公司

产品特性

取样更具代表性：采样点插入烟道核心区域，可根据现场情况设置采样点位置及采样管道的长度。

抽取式测量，不受现场震动等环境因素的影响。

非常方便通入标准气体，可以随时标定及验证。

采用多次反射样气室大大提高测量下限与测量精度。

漂移量少，长期稳定性优异。

因使用与测量组分吸收波长相匹配的近红外半导体激光，测量精度高，不受背景气体交叉干扰

可在高温和高粉尘环境下测量（防堵性能进一步提升）。

技术指标

安装环境
环境温度	-20 ～ 55°C
环境湿度	90%R.H. 以下
标准法兰	DN65PN6法兰
测量气体条件	温度：500°C以下压力： ±5kPa 水分： 40%VOL 以下 (没有水冷凝) 灰尘： < 40g/Nm³ 高粉尘环境需要另行商议。
技术参数
测量原理	可调谐半导体激光吸收光谱技术(TDLAS)
测量方式	加热抽取式
光源	近红外半导体激光
结构	探头为室外安装型防雨结构
重复性	±1.0%FS ( 测量成分、量程 )
线性度	±1.0%FS ( 测量成分、量程 )
零点漂移	±1.0%FS/6 个月 ( 测量成分、量程 )
其它气体干涉	在测量波长范围内没有吸收的气体原则上无干涉
响应时间 (90%FS 响应 )	<120秒
预热时间	30分钟以内
分析方法	基于特征波长选择性吸收原理的TDLAS
环境温度限制(最低/最高)	-20--+55 ℃
仪用空气要求	0.4-0.7MPa
警报输出	气体温度设定范围以外、仪表气低压异常、盒罩内温度异常
输出信号型式	4-20mA
接触气体部材质	SUS316， PTFE
采样管连接直径	导管φ8
供电电源	额定电压 AC220V±10%；额定频率 50/60Hz
功耗	最大额定功率约3000W
校正周期	每6个月(根据安装环境，维护周期可能有所变化。)
模拟量输出	DC4～20mA
容许负载	DC4～20mA 550Ω 以下、
报警输出	气体温度设定范围以外、气源低压异常、盒罩内温度异常

技术原理

光源使用近红外半导体激光光源，光电检测器使用铟镓砷探测器。

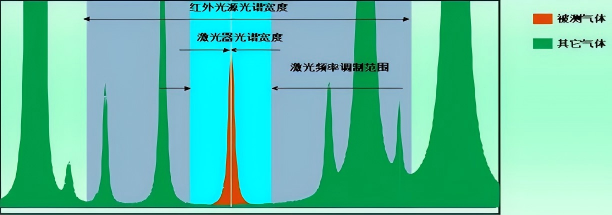

测定气体成分中NH3气体特有的可吸光的波长带。波长带由多个吸收线的集合带组成，测定时需要用到其中一条吸收线。因为是在一个非常狭窄的波长区域进行测定，故在原理上不会受到其他气体的干涉。

采用可调谐二极管激光吸收光谱技术进行气体的测量，激光器产生的窄波段扫描激光束穿过被检测气体后被聚焦到铟镓砷探测器，铟镓砷探测器将吸收光谱信号输回分析仪，分析仪通过对扫描吸收光谱的分析计算得到检测气体的浓度。由于激光谱宽特别窄（小于0.001nm），且只发射待测气体吸收的特定波长，使测量不受测量环境中其它成分的干扰。

应用场景

工业烟气脱硝监测、环保监测（火电、水泥、钢铁等）
