固定污染源碳排放连续监测系统 GW-2081

GW-2081型固定污染源碳排放连续监测系统

GW-2081固定污染源碳排放连续监测系统是敢为科技基于国际领先的红外相关轮滤波（GFC）结合长光程气体吸收池（L-Cell）技术研发而成的温室气体检测解决方案。该产品是参考固定污染源排放连续监测系统的设计要求定制开发的在线监测系统，可以完成对污染源排放的温室气体（CO2、N2O、CH4等）以及烟气流速、温度、湿度、压力等工况参数的实时在线精确检测。

测量气体：二氧化碳/甲烷/氧化亚氮

测量范围： 0-50ppm 0-20% 0-1000ppm

应用领域：环保监测 -污染源烟气监测

测量内容：CO2、CH4、N2O、CO、O2等气体

使用用途：电力、化工、水泥、钢铁、冶炼等工业企业碳排放监测

使用波段：红外相关轮滤波（GFC）+长光程气体吸收池（L-Cell）技术

产品特点

技术
采用红外相关轮滤波（GFC）+长光程气体吸收池（L-Cell）技术，ppb级检测精度
性能
高精度流速测量，方便实现气体浓度与排放量的精确换算
系统允许气体模块的零点和跨度等校准操作
设计
采用模块化设计，方便维护以及组合
具有故障、断电和检测数据超标等异常自动报警及记录功能
用户可以通过移动网络（GSM/4G/5G）或局域网（有线/无线）实现远程控制及故障诊断
体积小巧，占地少，便于运输与安装，低耗能

技术指标

模块 CO2 CH4 N2O

检测原理非分散红外法红外相关滤波法+长光程红外相关滤波法+长光程

测量范围 0-20% 0-1000ppm 0-50pm

精度 0.01% 0.1ppm 0.01ppm

响应时间 <60s <60s <60s

零点漂移
(24小时) 0.10% 1ppm 0.2ppm

量程漂移
(24小时) ±1%F.S ±1%F.S ±1%F.S

流量 800ml/min 800ml/min 800ml/min

可拓展 CO、O2等气体

工况参数流速量程 0-40m/s 流速精密度 2.5%F.S

温度量程 0-300° 温度示值误差 2.5%F.S

湿度量程 0-40% 湿度相对误差 1.5%F.S

配置可拓展

尺寸 800mmx850mmx2000mm（LxWxH）

重量 125kg

能耗最大1200w

流量
(不含粉尘) <3000ml/min

工作温度（15-35）℃

结构特点隔离良好的双铝层结构；传感器模块可独立维护；坚固耐用，隐蔽式防盗设计

标准配置维护门、零点自动校准装置

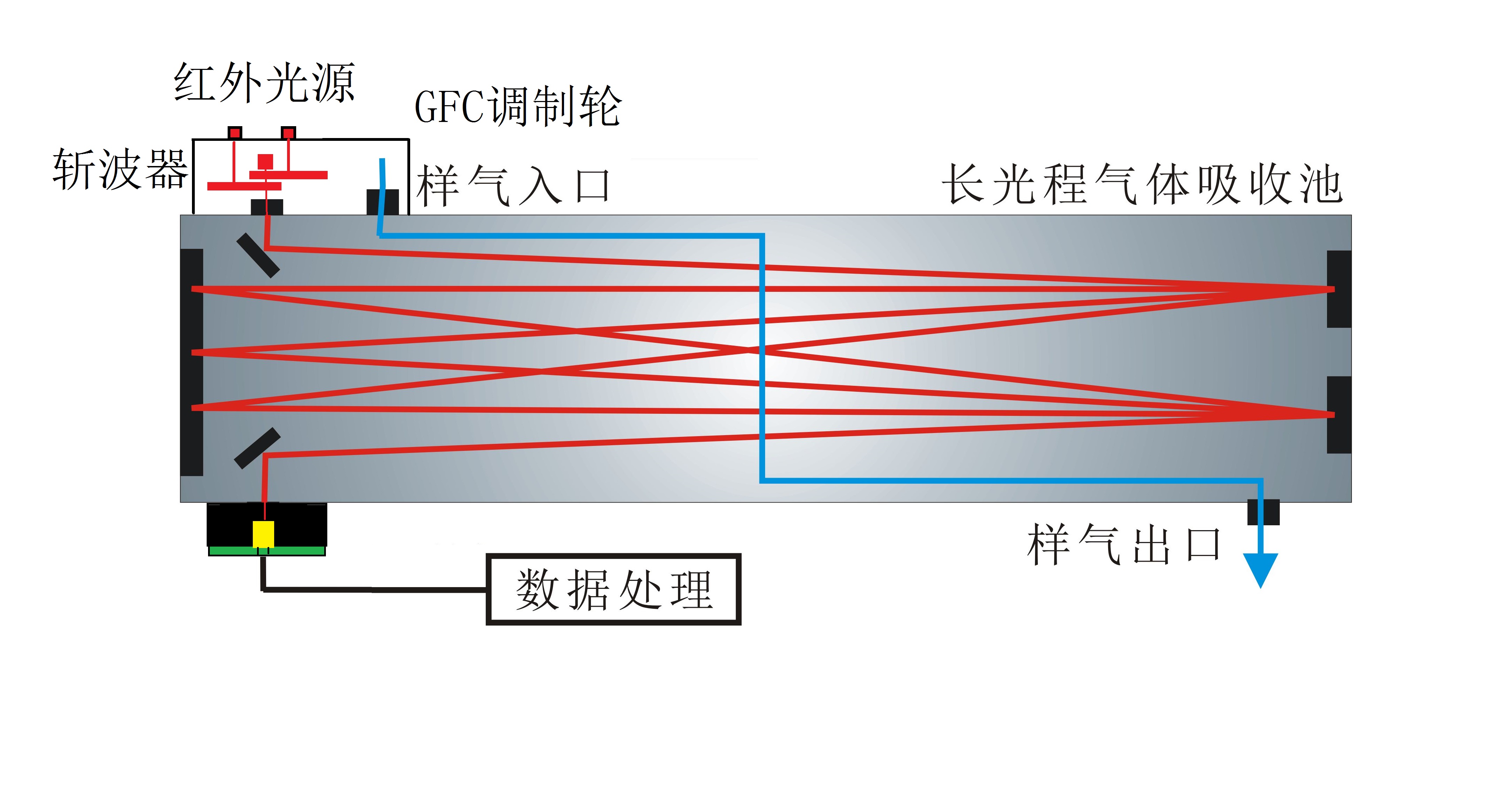

技术原理

技术原理

当红外光通过待测气体池时，这些气体分子对特定波长的红外光有吸收作用，并且其吸收关系服从朗波比尔吸收定律。
光源发出的红外光经GFC调制轮交替进入气体池，一路被充满待测气体的气泡所吸收，一路穿过完全不含待测气体的气泡，两路光分别经透镜汇聚后由红外探测器接收，经过信号处理得到测量信息和参考信息。通过对两路信号进行分析，可以得出气体中相关组分的浓度。

应用领域

电力、化工、水泥、钢铁、冶炼等工业企业碳排放监测

模块	CO2	CH4	N2O
检测原理	非分散红外法	红外相关滤波法+长光程	红外相关滤波法+长光程
测量范围	0-20%	0-1000ppm	0-50pm
精度	0.01%	0.1ppm	0.01ppm
响应时间	<60s	<60s	<60s
零点漂移 (24小时)	0.10%	1ppm	0.2ppm
量程漂移 (24小时)	±1%F.S	±1%F.S	±1%F.S
流量	800ml/min	800ml/min	800ml/min
可拓展	CO、O2等气体
工况参数	流速量程	0-40m/s	流速精密度	2.5%F.S
	温度量程	0-300°	温度示值误差	2.5%F.S
	湿度量程	0-40%	湿度相对误差	1.5%F.S

配置	可拓展
尺寸	800mmx850mmx2000mm（LxWxH）
重量	125kg
能耗	最大1200w
流量 (不含粉尘)	<3000ml/min
工作温度	（15-35）℃
结构特点	隔离良好的双铝层结构；传感器模块可独立维护；坚固耐用，隐蔽式防盗设计
标准配置	维护门、零点自动校准装置
