GW-1010单次反射气体池
GW-1010 单次反射气体池

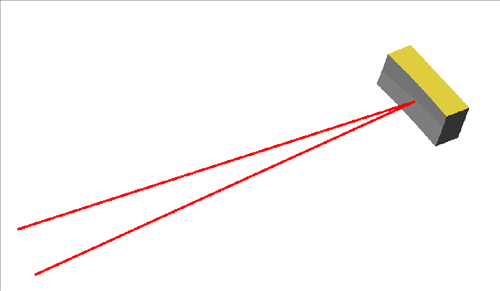

单次反射型气体池,顾名思义光进入气体池后进行一次反射以及延长一倍光路,光程一般在1米以下,物理长度的两倍即为光程长度。可应用于波长标定、傅里叶检测、激光分析等领域。
可选配温度控制系统以及压力检测传感器。
光程长度:60-80cm
使用用途:光谱分析、气体检测、气体实验
使用波段:紫外波段、红外波段
产品特点
  • 产品设计

    专业性
    敢为有专业的光学工程师以及实验室,每个产品都精心设计。
    可靠性
    长达时间的气体池设计经验,国内遥遥领先。
    稳定性
    累计为超过100家科研院所以及企业定制产品,行业应用数不胜数。
  • 加工工艺

    光学冷加工
    精密光学加工,精确测量
    光学镀膜
    金属膜、介质膜全覆盖
    腔体加工
    第五代CNC一体式加工工艺
    腔体表面处理
    阳极氧化、多彩电镀、特氟龙等可选
    组装调试
    可见光预调、高低温老化、目标光精调、整机测试
  • 随心选配

    多种接口
    不锈钢卡套、快拧、自锁式快插等多接口可选。
    多种窗片
    JGS1、JGS2、GaF2、BaF2、ZnSe、Krs-5......
    多种材料
    A型整体特种铝合金
    B型铝合金+石英腔体
    C型奥氏体不锈钢整体
技术指标
系列 GW-1010系列
产品型号 GW-1010A-XXCM GW-1010B-XXCM
使用波段 紫外:190-400nm 红外:700nm-10um
光程长 60 cm 60 cm 或定制
外形尺寸 334*80*90mm
内腔尺寸 Φ40*317mm
容积 400ml
进出气口尺寸 Φ6卡套
进出光孔接头 SMA905 SMA905或 FC/APC或空间光
温度传感器(选配) PT100(Φ4*30mm)
压力传感器(选配) 扩散硅压力传感器(G1/8G管螺纹)
窗口透射镜片 紫外石英 默认GaF2或石英
耐压 <0.15MPa
耐温 ≤100℃
腔体材料 特种铝合金
应用领域
GW-1010单次反射型气体池,体积小巧,设计精密。可应用于波长标定、傅里叶光谱仪检测、激光分析等实验领域。
