GW-2060变压器油中气体在线监测系统
GW-2060 变压器油中气体在线监测系统

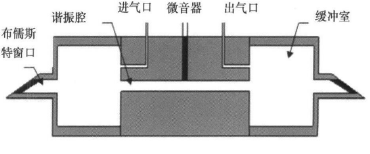

GW-2060型变压器油中气体在线监测系统将先进的半导体激光器技术和光声光谱技术良好的结合应用于变压器中气体的检测,可以实时连续监测变压器组油中七种气体(氢气、甲烷、乙烷、乙烯、乙炔、一氧化碳、二氧化碳)。该技术较传统的气相色谱技术而言,不需要频繁的维护以及耗材的更换,相对于纯光声光谱技术的缺陷,解决了光谱过宽交叉干扰严重的问题。该系统具有抗交叉干扰能力强,检测响应速度快,测量重复性好等特点。
产品特点
  • 性能

    检测精度高
    高灵敏度的微量气体检测技术,准确快速的分析识别,自主设计的精确的计算方法,测试结果更准确。
    性能稳定可靠
    满足DL/T 1498.2-2016《变电设备在线监测装置技术规范第2部分:变压器油中溶解气体在线监测装置》A类标准,检测精度优于国内外同类产品。
    快速检测
    可在一个采样周期内一次性完成七种特征气体和微水的检测。
  • 后期维护

    性价比高
    采用纯物理的激光光谱的分析方法,使用寿命长,无需标气、载气等耗材,不需要经常维护,无需后续投资;
    免维护 易安装
    系统安装简便快捷,变压器无需停电,减少维护工作及费用。
  • 使用

    采样周期短
    采样周期可设定,最小采样周期可设为1小时。
技术指标

产品型号

GW-2060-Ⅰ

GW-2060-Ⅱ

GW-2060-Ⅲ

测量种类

H2

H2、CO、C2H4、C2H2、H2O

H2、CH4、C2H6、C2H4

C2H2、CO、CO2、H2O

检测原理

激光光声光谱法

工作环境温度

-40℃~ 70℃

工作环境湿度

10~95%,无冷凝

工作电源

AC220V±10%,50Hz

介质

变压器矿物绝缘油

通信方式

RS485/RJ45/GPRS/光纤

分析周期

最短1小时可完成进油、脱气、测量,可连续进行监测

防护等级

IP65

监测终端外型尺寸

680*500*1050(mm)


气体组分

测量范围μL/L

测量误差限值

H2

2~20

±2μL/L或±30%

20~2000

±30%

CH4、C2H6、C2H4

0.5~10

±0.5μL/L或±30%

10~1000

±30%

C2H2

0.5~5

±0.5μL/L或±30%

5~1000

±30%

CO

25~100

±25μL/L或±30%

100~5000

±30%

CO2

25~100

±25μL/L或±30%

100~15000

±30%

H2O

0~100%(RS)

0.1%
